FOX своими руками
МАТЕРИАЛЫ
лично я взя все, что называется "под ногами". Поэтому стоимость кормушки у меня 0 ЕЕК.
Ну а вообще:
трубка диаметром 32 мм (внутренний 28,5мм) для прокладки электрокабеля в строительных магазинах примерно 25 ЕЕК за 2 м. Подходит для изготовления фидерных кормушек. Сделал 35-40-45-50 мм, массой 25-30-35-40-50 гр. Надо иметь ввиду, что собственная масса кормушки без установленной огрузки порядка 5-10 гр в зависимости от длины.
трубка 25 мм (внутренний 23 мм) для пикерных кормушек, 18 ЕЕК /2 м. Длина 30-35-40-45 мм, масса 20-25-30-35 гр. Свыше 45 мм делать не рекоменду, возникнут проблемы с освобождением кормушки от прикормки, масса более 35 гр вряд ли подходит для пикера или кормушки такого диаметра. Здесь уже переходим на фидерный 32-х мм диаметр.
Для крылышек использовал пластик любого происхождения (старая коробка, линейка и т.п.) толщиной порядка 1,5 мм. Для огрузки - свинцовую полосу 2-6 мм длиной 25-45 мм. Для фиксации и закрепления крылышек - супермомент за 5 ЕЕК и эпоксидную смолу.
Для крепления огрузки применил заклёпки диамертом порядка 3 мм длиной, превышающей толщину корпуса кормушки и огрузки в данном месте. Краска любая тёмного цвета. Светлая и яркая будет настораживать и отпугивать рыбу.
ИНСТРУМЕНТЫ
обязательные: голова, руки и настроение
вспомогательные: обычные слесарные.
ТЕХНОЛОГИЯ
изготовления - мой конёк, ведь в миру я технолог и поэтому стараюсь что-либо придумать сам, новенькое и оригинальное.
Естественно, крылатые FOX-кормушки - плод творения пытливых родоначальников фидерной ловли англичан, я лишь решил сделать подобное сам. Дороги они и, самое главное, нет их в продаже. Ну не возят ещё в нашу необъятную Эстонию многого, в том числе и фидерного оборудования и принадлежностей! Как в старые добрые времена кое что приходится делать самому.
Ну а сам я придумал способ фиксации огрузки, изготовление дышла, крепление крылышек. Не исключаю при этом, что кто-то где-то такое уже применял. Да не об этом разговор!
Попытаюсь доходчиво (пока без фоток, буду делать ещё, смогу продемонстрировать поэтапно, при необходимости) описать процесс изготовления на примере одной из самых ходовых вариантов - 32 мм диаметром, 48 мм длиной, 40 гр массой.
На отрезке трубки длиной 80 мм (50 мм - корпус + 30 мм - дышло) в месте окончания корпуса и начала дышла (50 мм) делаю пилой по металлу поперечный разрез примерно на 4/5 диаметра. Иными словами хорда равна примерно 17 мм. Продольным пропилом удаляю лишнее. На наждачном станке задаю форму дышлу, вывожу его на конус, диаметр оконечника (полукруглой формы) 7 мм, с тем, чтобы удалось просверлить отверстие порядка 3 мм для установки заводного колечка. Материал трубки достаточно прочный и нет опасения, что дышло сломается или заводное колечко прорежет кончик дышла. Вместо отверстия сюда можно вмонтировать на эпоксидку вертлюжок, как в оригинальных кормушках. Корпус готов.
В тиски зажимаю стальнную трубу, болванку диаметром равном диаметру кормушки, 30 +- 3 мм. Одновременно к одной продольной стороне трубки прикладываю полосу свинца-будущего грузика пока большего размера и совместно зажимаю в тиски. Молотком загибаю полосу свинца к трубе, остукиваю, пластичный свинец приобретает форму кормушки. Таким образом в дальнейшем, да ещё прижатых заклёпками, грузик будет плотно прилегать к корпусу кормушки. Практично и эстетично!
Болванке грузика грубым напильником придаю нужную форму. Внимание, это важно! Форму вытянутой капли как по ширине, так и по толщине увеличение идёт в сторону, противоположную дышлу. Это будет подобно наконечнику стрелы. Данное смещение центра тяжести в сторону полёта кормушки задаст ей дальнобойность и точность забросу оснастки. Примерный размер грузика для кормушки общей массой в 40 гр - 40х18х6 мм.
Если точнее, то в узкой части грузика 10 мм с плавным переходом до 18 мм по ширине и с 1 мм до 6 мм по толщине. В начале и конце грузика по его продольной оси делаю два отверстия диаметром, немногим более заклёпки. Скажем 3,3 мм, если заклёпки у нас 3 мм. На внешней стороне грузика делаю углубление-фаску под головку будущей заклёпки. Опять же для красоты и общей гармонии изделия (а зачем, думается мне? рыбам-то всё равно, но руки требуют этичности и красоты ...)
Зажимаю в тиски деревянную болванку диаметром 28 мм, надеваю на неё корпус кормушки, накладываю сверху грузик, шилом намечаю отверстия и сверху через свинец просверливаю кормушку в этих двух точках.
Подбираю длину заклёпок такую, чтобы заклёпка выходина внутрь кормушки примерно на 3 мм. Заклёпки разные по длине, ведь толщина корпуса кормушки и грузика в этих двух точках разная. Пантографом устанавливаю заклёпки. Соединение плотное и надёжное. Если нет пантографа, то грузик можно закрепить саморезом (головка внутри) и эпоксидкой.
Вырезаю крылышки длиной 45 мм, ширина рабочей части (высота крыла) 7 мм в самой широкой части, плавно переходящей "на нет". Основание крыла, та часть, что примыкает к корпусу не плоская, а имеет по краям два выступа-шипа 3х3 мм. На корпусе кормушки, опять же в тисках на деревяшке, просверливаю три пары отверстий сверлом 3,3 мм под выступы крылышек. Боковые крылышки устанавливаю на диаметрально противоположных краях корпуса. Верхнее крыло-стабилизатор - сверху. Предварительно на месте отверстий выводил напильником некую продольную плоскость и делал разметку карандашом и намечал шилом, чтобы сверло не увело.
Вставляю крылышко на своё место, а все три они вряд ли строго одинаково расположены, у каждого своя пара отверстий. Кстати, наверное, можно обойтись и одним отверстием и выступом в средней части. Фиксирую его в четырёх местах, по два с каждой стороны, каплей супермомента. Всё это дело быстро схватывается, фиксируется. И в дальнейшем эпоксидной смолой покрываю место стыковки по периметру. Все щели закрываются, крылышко будет стоять, как монолит кормушки!
После полимиризации смолы полукруглым напильником выравниваю внутреннюю часть кормушки от выступившей смолы и частей крылышек. Зачищаю смолу с внешней стороны. Намечаю желаемое количество отверстий, их модет быть от 6 до 30, может и совсем не быть. На практике же я наблюдал такую картину, что на стоячей воде 15-ти отверстий диаметром 5 мм было мало. Прикормка плохо вымывалась, сделал по 10 между крылышками в сумме 30. Этим можно варьировать, делать по своему желанию, видению вопроса. В этом и прелесть самоделок, что можно всё сделать именно, как тебе хочется! Поверхность шлифую не очень мелкой наждачкой и окрашиваю.
Всё, готово!
Вроде бы доходчиво описал?
Удачи!

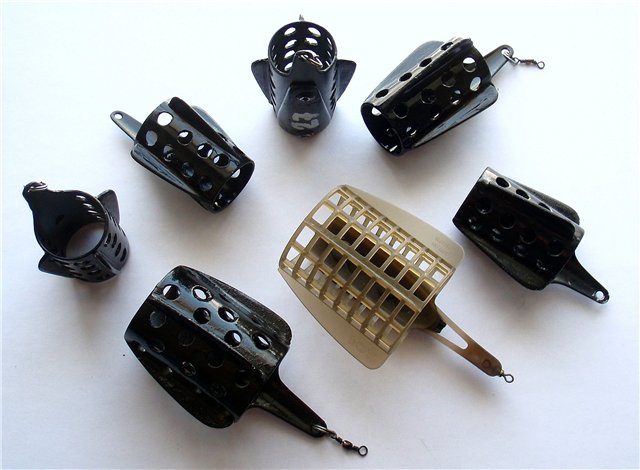

- по центру оригинальная FOX
- fbf4928208cd1111111.jpg (51.77 КБ) 4379 просмотров
